OTF(On-The-Fly) Marking/Cutting/Drilling

I사 레이저 가공 개발 설비에 탑재하였고 MOTF를 구현한 소프트웨어입니다.

RTC(Scanner Controller)와 UMac(Motion Controller) 디바이스를 사용하여 Time-based On-the-fly를 구현하여 적용하였습니다.



* 개발언어: Visual Studio C++/MFC

* 디바이스: UMac, Matrox, Coherent PowerMax, Omron ZW-C1, Socket, RS232

* 특징:

1) Scanner & Motion의 소프트웨어 동기화를 이용하여 On-The-Fly 가공 구현.

2) OTF를 사용하지 않고 Motion으로 가공하는 FOCUS 가공 구현.

3) DXF 도면을 Reading, Parsing

4) DXF 도면을 Laser 가공 데이터로 자동 연동하여 가공.

5) G-Code 가공

6) Array 가공



설비 사진 #1

설비 사진 #2



설비 사진 #3

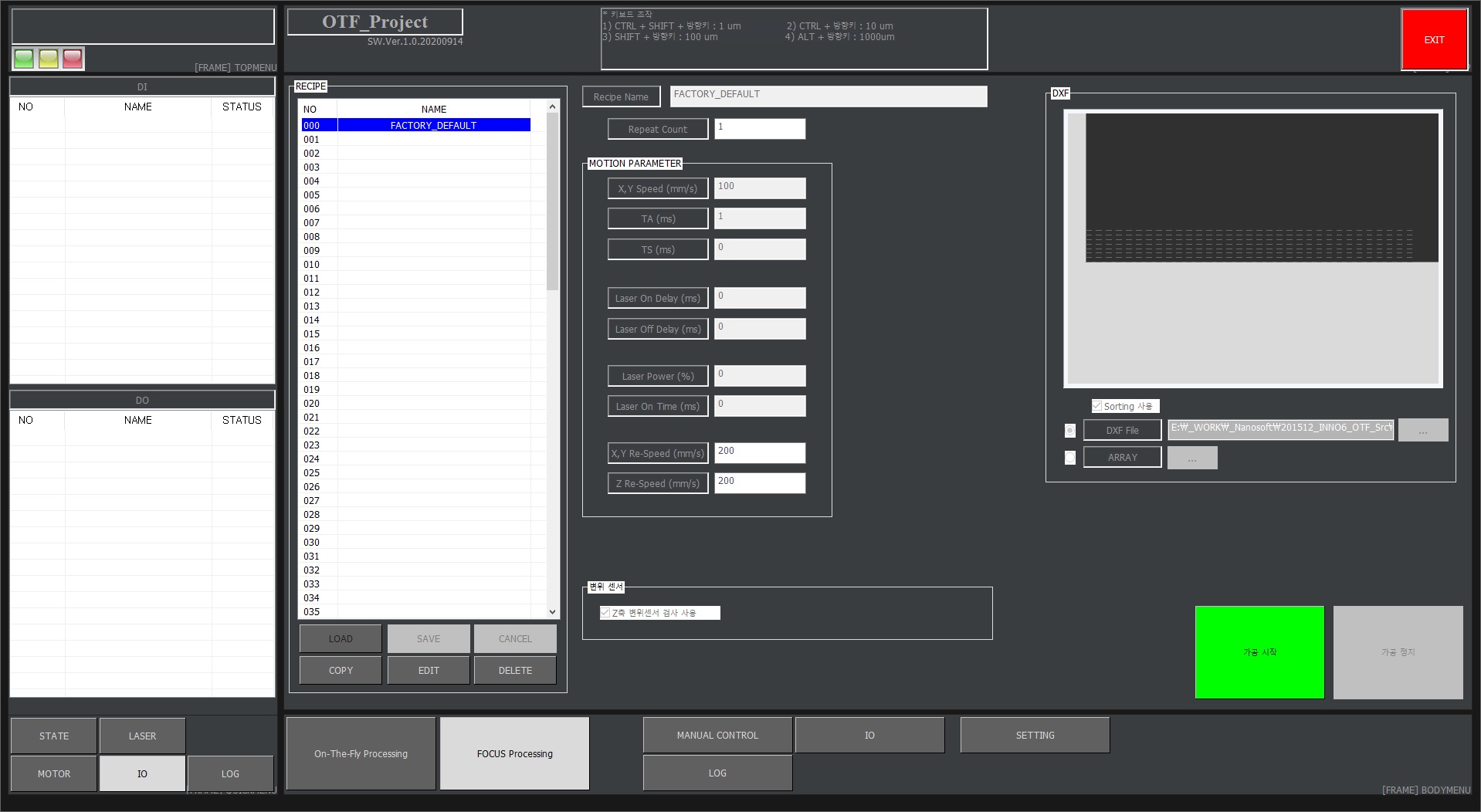

On-The-Fly Processing



FOCUS Processing



DOT Array

LINE Array

Rectangle Array

Circle Array



수동 조작





설정





현재 RTC4, RTC5, RTC6 버전 지원합니다.
